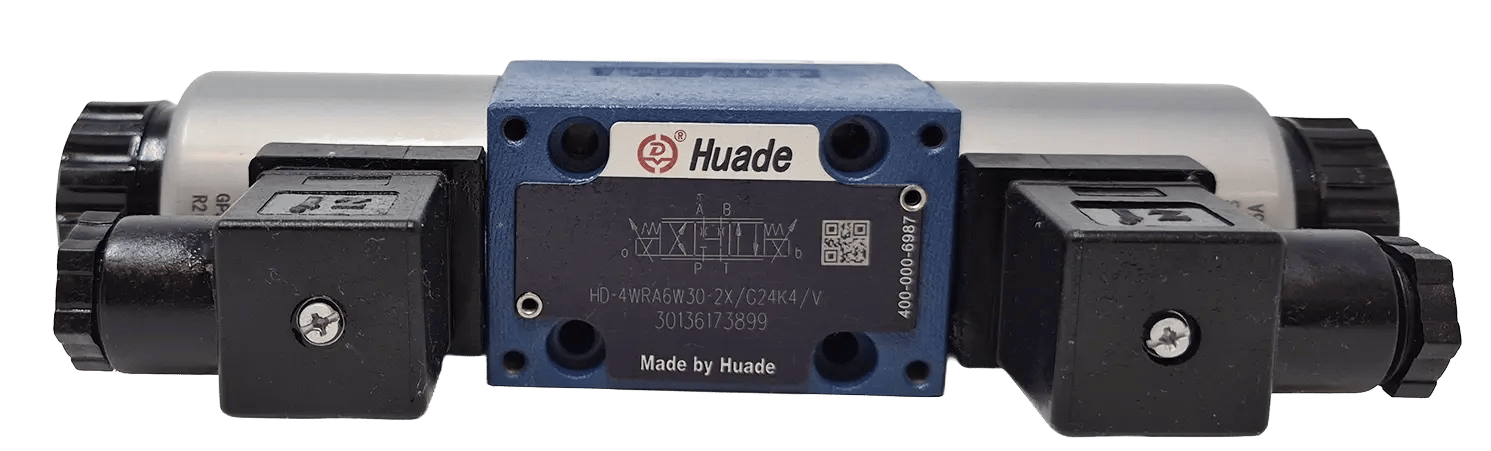

VALVOLE PROPORZIONALI DIREZIONALI - ANELLO APERTO E CHIUSO

Serie HD-4WRA(E)

La serie HD-4WRA(E) di Huade è una linea di valvole proporzionali direzionali ad azione diretta, che controlla sia la direzione che la portata del flusso idraulico in modo proporzionale al segnale elettrico di comando.

RICHIEDI PREVENTIVO

Dettagli

Taglie disponibili: 6 (CETOP 3) – 10 (CETOP 5)
Tipologia di controllo: anello aperto (4WRA — elettronica di controllo esterna) · anello chiuso (4WRAE — trasduttore di posizione ed elettronica integrata OBE)
Configurazioni: 4/3 vie (2 solenoidi) e 4/2 vie (1 solenoide)
Pressione massima di esercizio: 315 bar
Portata massima: 95 l/min
Fluidi compatibili: olio minerale (tenute NBR); estere fosforico (tenute FPM)
Ritorno: a molla
Azionamento diretto sul cassetto

12 MESI DI GARANZIA

Vantaggi

Flusso continuo e proporzionale al segnale elettrico senza necessità di componenti aggiuntivi
Apertura progressiva e lineare del flusso e riduzione dei picchi di pressione
Maggiore precisione grazie alla versione ad anello chiuso (4WRAE)
Massima flessibilità di integrazione grazie all’elettronica esterna nella versione ad anello aperto (4WRA)
La geometria del cassetto è ottimizzata per minimizzare le perdite di carico, migliorando l'efficienza energetica del circuito

Settori applicativi

Macchine utensili (controllo velocità assi e avanzamenti)
Presse idrauliche (regolazione proporzionale della velocità di discesa e risalita)
Impianti metallurgici e siderurgici
Macchine per la lavorazione della plastica
Impianti industriali con esigenze di controllo continuo della portata

Tabella tecnica

Tabella tecnica serie HD-4WRA(E) Huade

Codice

Taglia

Q massima (l/min)

P massima (bar)

HD4WRA(E)6

7 - 15 - 26

315

HD4WRA(E)10

30 - 60

315

Codice HD4WRA(E)6

Taglia 6

Q massima (l/min) 7 - 15 - 26

P massima (bar) 315

Codice HD4WRA(E)10

Taglia 10

Q massima (l/min) 30 - 60

P massima (bar) 315

Download catalogo

Corrispondenza con Rexroth

Huade HD-4WRA(E): l'alternativa alle valvole proporzionali Rexroth 4WRA e 4WRAE

La Huade HD-4WRA(E) è una valvola proporzionale direzionale ad azione diretta in NG6 (Cetop 3) e NG10 (Cetop 5). È l'alternativa alle Rexroth 4WRA (anello aperto, elettronica esterna) e 4WRAE (elettronica e trasduttore di posizione integrati), con la stessa interfaccia ISO 4401 e le configurazioni 4/3 e 4/2.

Corrispondenza tra serie

Serie Rexroth	Serie Huade	Grandezza / interfaccia	Portata max	Pressione max
4WRA6 / 4WRAE6	HD-4WRA(E)6	NG6 – Cetop 3	7 – 15 – 26 l/min	315 bar
4WRA10 / 4WRAE10	HD-4WRA(E)10	NG10 – Cetop 5	30 – 60 l/min	315 bar

Perché sceglierla al posto dell'originale

Anello aperto o chiuso: elettronica esterna per i circuiti semplici o versione con elettronica OBE integrata.
Garanzia 24 mesi e ogni unità collaudata al nostro banco prova di Gallarate prima della spedizione.
Consegna: 24–48 ore per gli articoli a stock, 2 settimane standard.
Supporto tecnico: i nostri tecnici convertono il tuo codice attuale e verificano con te l'installazione.

Cosa verifichiamo prima di confermare la sostituzione

Versione: 4WRA (elettronica esterna) o 4WRAE (integrata)
Portata nominale e tipo di cassetto
Segnale di comando e connettore
Guarnizioni: NBR o FPM

Inviaci il tuo codice Rexroth

Ti restituiamo il codice equivalente verificato dal nostro ufficio tecnico, con prezzo e tempi di consegna.

Ricevi il codice equivalente

Domande frequenti

Quale valvola sostituisce una Rexroth 4WRAE?

La Huade HD-4WRA(E) nella versione con elettronica integrata, in NG6 o NG10, sulla stessa piastra ISO 4401.

E una Rexroth 4WRA con elettronica esterna?

La HD-4WRA(E) in versione ad anello aperto, comandata da una scheda esterna come la Huade HD-US-DAS2.

Come ottengo il codice equivalente?

Inviaci il codice Rexroth 4WRA / 4WRAE completo che trovi sulla targhetta: il nostro ufficio tecnico ti restituisce il codice HD-4WRA(E) equivalente, verificato per grandezza, versione e guarnizioni.

Rexroth, Voith e le sigle di serie citate sono marchi dei rispettivi proprietari, usati solo per indicare la compatibilità. Hydraut Europe S.r.l. non è affiliata a queste aziende. L'intercambiabilità viene confermata codice per codice dal nostro ufficio tecnico.
